当前，全球SMT加工市场正处于稳健增长阶段，其核心驱动力源于电子产品持续的微型化、多功能化和智能化趋势。自动化技术与工业4.0的深度融合，正在将SMT贴片加工制造业推向一个更高效率、更高精度的智能制造新时代。

第一章SMT的演进：从技术革命到行业标准

1.1 SMT的起源：对通孔技术的范式转移

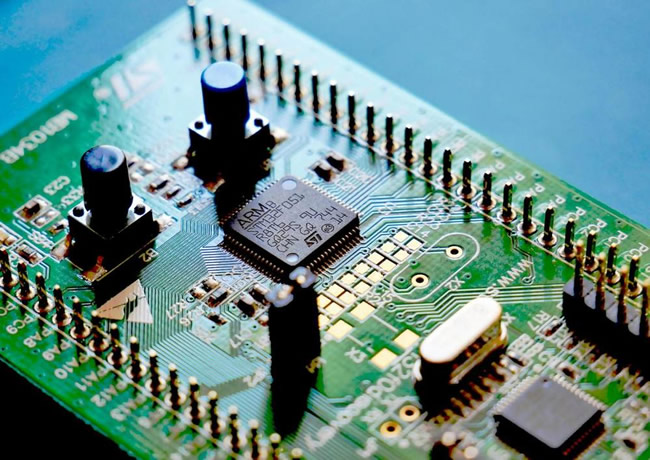

表面贴装技术（Surface Mount Technology, SMT）的起源可追溯至20世纪60年代，最初由IBM公 司以“ 平面安装”（Planar Mounting）之名进行研发。其核心理念是将电子元器件直接贴装、焊接。

在印制电路板（PCB）的表面，而非像传统通孔技术（Through-Hole Technology, THT）那样，将元器件引脚插入PCB上预先钻好的孔中。

这一转变并非简单的工艺改良，而被业界誉为“电子组装技术的第二次革命”。这场革命的根本驱动力，是市场对更小、更快、功能更强的电子产品的无尽追求。SMT的核心创新在于取消了贯穿PCB的钻孔，这一改变立即释放了巨大的设计潜力。它使得元器件密度得以大幅提升，并且PCB的两面都可以用于贴装元器件，从而为电路设计开辟了新的维度。

这种技术变革直接带来了显著的市场效益。首先，取消钻孔意味着节省了PCB内部和背面的布线  空间，实现了更高的组装密度，这直接转化为更小的PCB尺寸。更小的PCB意味着最终产品可以  做得更小、更轻。其次，效率的提升同样显著，减少钻孔工序直接降低了生产时间和制造成本 。因此，SMT赋能了更小巧、更强大、更具成本效益的电子产品的诞生。

1.2 微型化与自动化的里程碑：SMT设备的三代演进

SMT技术于20世纪80年代后期逐渐成熟，并在90年代末期成为市场的主流技术。这一普及过程与贴片机的飞速发展密不可分。

●第一代（20世纪70年代-80年代初）：早期的贴片机采用机械对中方式，速度较慢（每小时    1000-2000片，CPH）， 精度也不高。但相较于完全手工插件，这无疑是一场深刻的技术革命 , 开创了电子产品大规模、全自动、高效率生产的新纪元。

●第二代（80年代中期-90年代末）：光学对中系统的引入，极大地提升了贴片机的速度和精度。这一时期，设备开始分化：一类是主要贴装片式元件、追求速度的高速机; 另一类是主要贴装各类IC和异形元件、强调灵活性和精度的多功能机（泛用机）。

●第三代（至今）：随着元器件进一步微型化（如0402规格元件）和封装形式日趋复杂，第三代贴片机应运而生。它们采用模块化平台、高精度视觉系统和“ 飞行对准”（Flying Alignment）等先进技术，实现了速度与精度的极限突破。现代高性能贴片机每小时可贴装超过136,000个元器件，精度高达0.01mm。

SMT设备的演进，是与表面贴装元器件（SMC/SMD）本身向着更小尺寸、更多引脚方向发展的趋    势相辅相成的。SMT的崛起不仅关乎尺寸，更关乎规模化制造的可行性。尽管SMT设备的初始投 资高昂，但它带来了巨大的自动化效益。自动化生产带来了一系列优势：降低了人工成本、减少 了人为错误、提升了生产速度，并保证了产品质量的一致性。正是这种规模化生产的经济优势，  使得SMT能够在量产领域彻底取代通孔技术。

1.3 核心优势及其对现代电子设计的深远影响

与通孔技术相比，SMT在一系列关键指标上都展现出压倒性优势：

●尺寸与重量：元器件体积和重量大幅减小，PCB使用面积可减少至原来的1/12。

●成本效益：大规模生产的初始设置成本更低，元器件的包装、运输和存储费用也随之下降。许多SMT元器件本身的价格也低于对应的通孔件。

●电气性能：由于连接路径更短，SMT具有更低的电阻和电感，从而带来更好的高频特性和电磁兼容性（EMC）表现。

●可靠性与制造工艺：SMT组装的产品在抗冲击和振动方面表现更佳。在回流焊过程中，熔融焊料的表面张力还会产生“ 自校正”效应，能自动修正元器件的微小贴装偏差，提高焊接良率。

这些优势并非孤立存在，而是相互关联、相得益彰。例如，更小的元器件（尺寸优势 ）带来了更短的信号路径，从而改善了高频性能（性能优势 ）。正是这种全方位的提升，使得SMT在现代高性能应用中变得不可或缺，广泛应用于通信设备、汽车电子、航空航天等尖端领域。

可以断言，SMT不仅仅是一种制造工艺，它更是一种“使能技术”。没有SMT，智能手机、可穿戴设备、汽车高级驾驶辅助系统（ADAS）等现代电子产品将无法实现。它不仅让现有产品变得更小，更催生了全新的产品类别。SMT是现代通信设备高密度电路板的基础，是汽车电子安全与娱乐系统的核心，也是航空航天领域高可靠性电子产品的保障。

第二章 全球SMT市场动态：规模、增长与关键驱动力

2.1市场规模与增长预测：多源数据综合分析

综合多家市场研究机构的报告，全球SMT市场的规模和增长趋势呈现出清晰的图景。尽管具体数 值存在差异，但整体趋势高度一致。

Grand View Research的数据显示，2022年全球SMT市场规模为52.7亿美元，预计到2030年将达到82.2亿美元，年均复合增长率（CAGR）为5.8%。

MarketsandMarkets的预测则更为乐观，认为市场将从2023年的58亿美元增长到2028年的84亿美元，CAGR为7.8%。

Mordor Intelligence的预测值为2025年达到66.1亿美元，2030年增至95.3亿美元，CAGR为7.60%。

Virtue Market Research的报告指出，2024年市场规模为55亿美元，预计到2030年将达到87.3亿美元，CAGR为8%。

尽管各家机构的统计口径和预测模型略有不同，但所有数据均指向一个价值数十亿美元且持续增 长的稳健市场。其CAGR普遍集中在6-8%的区间，这表明SMT行业已进入成熟但稳定扩张的阶段 , 而非高风险的波动性市场。

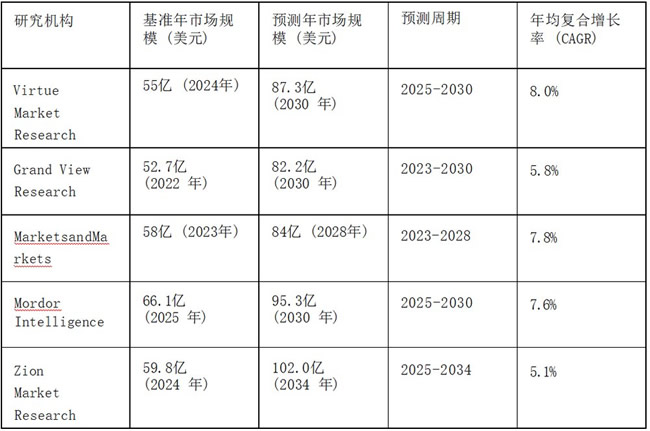

表1：全球SMT市场规模及预测对比（2024-2032年）

2.2 主要增长引擎：汽车、5G、物联网与消费电子的角色

市场的增长主要由几个关键应用领域的强劲需求所驱动，这些领域本身正经历着深刻的技术变革。

●消费电子：作为目前最大的应用领域，消费电子占据了2022年32.5%的市场份额。智能手机、可穿戴设备、平板电脑等产品对微型化、轻量化和便携性的极致追求，是SMT技术最直接的驱动力。

●汽车电子：这是目前增长最快的细分市场， 多家报告预测其CAGR将达到9.3%至11%。汽车产业向电动化、智能化和网联化的转型，催生了对高级驾驶辅助系统（ADAS）、智能座舱、电池管理系统（BMS）等复杂电子模块的巨大需求，而这些都离不开高密度、高可靠性的SMT组装。

●5G与通信设备：5G基站的铺设和终端设备的普及，要求PCB能够处理更高的频率和更快的传输速率。SMT技术因其优异的高频性能和高密度布线能力，成为5G产业不可或缺的一环。

●物联网（IoT）与智能技术：从智能家居到工业传感器，物联网设备的爆炸式增长同样依赖于    SMT技术。这些设备通常要求体积小、功耗低、成本可控，而SMT正是实现这些目标的关键。

这些驱动因素并非简单的应用场景，而是深刻影响全球经济的宏观趋势。汽车的电动化、万物的  互联化、技术的消费化是强大且长期的力量，它们确保了SMT服务的持续性需求。在这些趋势中， 汽车电子领域展现出最为强劲的增长潜力。

虽然消费电子目前市场份额最大，但数据一致表明汽车电子的CAGR最高。这对于战略布局至关重要。汽车电子对可靠性和安全性的要求极为严苛，例如需要在-40°C至85°C的宽温范围内稳定工作。这意味着，能够提供卓越质量控制、完整可追溯性并符合IATF 16949等行业标准的SMT供应商，将拥有巨大的竞争优势。

2.3 区域市场格局：亚太地区的主导地位与中国因素

从地理分布来看，亚太地区（APAC）是全球最大且增长最快的SMT市场。该地区占据了超过48.6%的市场份额，并预计将以8.4%的CAGR持续增长。报告明确指出，中国已成为“全球最大、 最重要的SMT市场”。

亚太地区的主导地位源于全球电子制造业生态系统的高度集中，尤其是在中国大陆、中国台湾和 韩国。这些地区对新型半导体晶圆厂的巨额投资，将进一步巩固其在全球产业链中的核心地位。

2.4 市场制约与行业挑战：驾驭成本、 复杂性与供应链波动

尽管前景广阔，SMT行业仍面临一系列挑战：

●高昂的资本支出：先进的SMT设备价格不菲，对制造商构成较高的前期投资门槛。

●技术复杂性：高密度SMT电路板的维修和返工极为困难，需要专业技能和昂贵的设备。此外 , 微型化元器件的散热管理也是一个重大的技术难题。

●供应链波动：全球半导体短缺和元器件供应的不确定性，可能导致生产线利用率不足和交付 延迟。

●激烈的市场竞争：市场上充斥着大量规模不一的厂商，导致价格竞争激烈，迫使企业必须通 过技术创新和服务差异化来维持竞争力。

这些挑战的背后也隐藏着差异化的机遇。上述所有挑战——维修的难度、散热的复杂性、供应链的风险——最终都汇集在客户最关键、最痛苦的环节：如何将一个功能正常的原型，成功转化为可大规模、高良率生产的最终产品。这个硬件产品的“死亡之谷” ，是整个市场最大的共同痛点。

因此 , 一个SMT服务商的价值，不仅在于其贴装元器件的能力，更在于其能否引导客户成功跨越这一鸿沟。能够提供强大的可制造性设计（DFM）支持以降低复杂性、稳健的供应链服务以应对波动、以及高性价比的原型方案的供应商，将能在竞争中脱颖而出。

第三章 未来轨迹：关键技术与制造趋势

3.1 势不可挡的微型化浪潮：从0201到先进封装

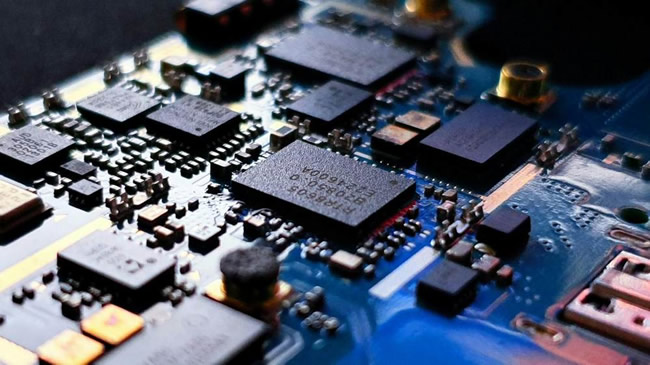

微型化依然是推动SMT技术发展的首要动力。元器件的尺寸正从主流的0201（0.6mmx 0.3mm）向更小的01005（0.4mmx 0.2mm）迈进。这一趋势对SMT设备提出了更高的要求，不仅需要极致的贴装精度，还需要配套的先进热管理解决方案。

随着元器件尺寸的缩小，组装的难度呈指数级增长。这自然地在市场上形成了一个“能力鸿沟”, 将仅能处理常规尺寸元件的基础SMT供应商，与那些投资了高精度贴片机、3D检测系统以及先  进焊接工艺（如气相回流焊 ）的先进供应商区分开来。

3.2 SMT与半导体制造的融合：SiP、3D IC与Chiplet

当前一个至关重要的趋势是SMT技术与半导体封装技术的深度融合。系统级封装(System-in-Package, SiP）、3D IC（将多个裸片垂直堆叠）以及芯粒（Chiplet）等先进封装技术，正   在模糊芯片与电路板之间的界限。这种融合被视为在“后摩尔时代”延续摩尔定律的关键路径。

这种融合意味着未来的SMT生产线将越来越多地处理裸晶（Bare Die）和复杂的异构模块，而不仅仅是传统的分立元器件。这要求SMT供应商必须具备倒装芯片（Flip-Chip）焊接和晶圆级封装(WLP）等更接近半导体后段制程的能力。

从SiP到Chiplet的转变，标志着SMT的角色正在从“板级组装商” 向 “微系统集成商”演进。这不再是简单地将元器件焊接到PCB上，而是要在一个封装体内，将CPU、GPU、内存等多个功能各异的半导体裸片高密度地集成起来。

这需要更深层次的工程技术，包括对封装内信号完整性、热管理和先进材料的深刻理解。

3.3 智能SMT工厂的崛起： 自动化、人工智能与工业4.0

SMT制造业正在全面拥抱工业4.0理念，其核心体现在以下几个方面：

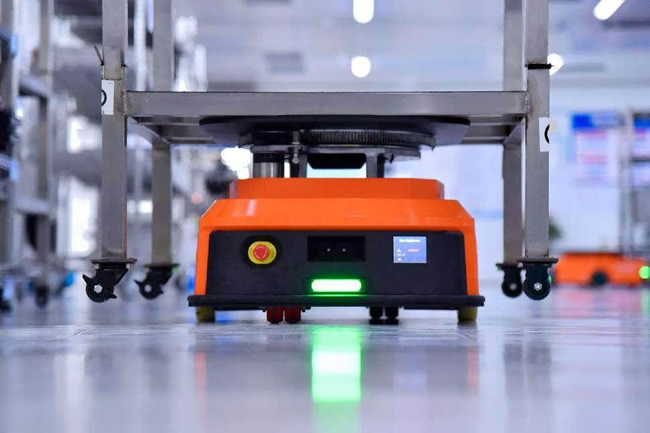

●深度自动化：除了机器人化的贴片和焊接，更出现了能够根据生产计划自动为贴片机补充元器件料盘的智能上料车。

●人工智能与机器学习：AI驱动的自动光学检测（AOI）和X射线检测系统能够实时发现人眼难以 察觉的微小缺陷。机器学习算法则被用于持续优化贴片机的贴装精度和吸嘴压力，提升良率。

●数字孪生：通过创建SMT生产线的虚拟模型，企业可以在不影响实际生产的情况下，进行生产流程模拟、排程优化、操作员培训，甚至提前预测设备维护需求。

●智能工厂的目标是全面提升生产效率、产品质量和制造柔性，同时减少人为错误，以适应当前多   品种、小批量的市场需求。

智能工厂的各项技术，恰好是应对市场挑战的直接答案。例如， 自动化带来的效率提升和人工成本下降，可以有效对冲高昂的设备前期投入；AI驱动的早期缺陷检测，降低了高密度组装带来的维修和返工复杂性；而数字孪生技术则通过优化换线流程，完美匹配了高混合生产模式对灵活性的要求。

3.4 绿色制造与可持续材料：下一个前沿

环保责任正成为SMT行业一个新的发展方向。这包括全面采用无铅焊料、使用节能设备、以及开 发和应用更多环保型材料。

虽然对许多客户而言，可持续性目前可能还是一个次要考量因素，但对于那些有企业社会责任(   CSR）要求的大型企业客户来说，其重要性正与日俱增。随着市场日趋成熟， 当价格和质量成为基础门槛时，可持续性将为品牌提供一个新的竞争维度。

第四章 SMT用户深度洞察：用户分层与需求分析

4.1 电子爱好者与原型验证群体：追求价格、速度与简洁

该群体包括创客、学生以及进行个人项目或早期概念验证的工程师。他们最关心的是极致的低成 本、快速的交付周期和简单便捷的下单流程。他们对价格极其敏感，像嘉立创这样的平台，对他们具有巨大的吸引力。他们可能会使用在线比价工具来寻找最优惠的价格。

这个群体并不关心大规模生产或复杂的供应链管理。他们真正看重的是一个无缝、高度自动化的 在线体验。对他们而言，能够以可负担的价格获得专业级的组装服务，本身就是一场“游戏规则的改变”。为了节省成本，他们愿意接受一些限制，比如只能使用服务商提供的有限的“基础库”元器件。他们的主要痛点包括繁琐的报价流程、高昂的运费以及在出现问题时难以获得有效的客户支持。

这类用户的行为模式更接近于“ 专业消费者”， 而非传统的B2B采购者。他们在线进行小额、高频的采购。论坛讨论显示，易于使用的网站界面、即时在线报价和清晰的流程是他们选择服务商的关键因素。

4.2 硬件初创企业的征途：从原型到“ 生产地狱”

硬件初创企业面临着一条独特而充满风险的道路。他们最常犯的致命错误，就是将一个能正常工 作的原型等同于一个可规模化生产的产品。他们往往对可制造性设计（DFM）、供应链管理、规  模化测试和产品认证的复杂性准备不足。他们常常陷入“多供应商噩梦”——当问题出现时，PCB厂、元器件商和组装厂相互推诿，浪费了宝贵的时间和金钱。

初创企业需要的不仅仅是贴片服务，他们需要的是一个制造合作伙伴。他们的核心需求是降低从 原型到量产的风险。由于缺乏经验和资源，他们很容易犯下代价高昂的错误，例如选用了即将停 产的单一来源元器件，或者设计了一款在量产时无法保证良率的电路板。低估成本和周期、认  证失败、难以找到愿意承接小批量订单的可靠工厂，以及管理库存带来的现金流压力，是他们最大的痛点。

关于初创企业失败的案例分析清晰地表明，SMT贴片本身只是一个更大、更复杂难题中的一环。

真正的痛点发生在上游（DFM、元器件选型）和下游（测试、物流） 。一个只提供贴片服务的供应商 , 实际上只解决了问题最简单的部分。

真正的市场机会在于提供一种集成的“制造即服务” (Manufacturing as a Service, MaaS），它包括专业的DFM审查、战略性的元器件采购服务（推荐替代料、检查生命周期）以及稳健的测试策略开发。这将商业模式从简单的代工，转变为高价值的咨询伙伴。

4.3 大型企业与OEM群体：规模、质量与可靠性的诉求

大型企业和原始设备制造商（OEM）在完全不同的层面上运作。他们最关心的是大规模生产下的  质量、可靠性、供应链稳定性和成本控制。他们要求合作伙伴拥有强大的质量管理体系（如ISO 9001, IATF 16949）、完整的产品追溯能力， 以及管理复杂全球供应链的实力。

对于这个群体，合作关系是战略性的。他们与电子制造服务（EMS）供应商合作，寻求的是从设计支持（E2MS）到制造、测试、分销乃至售后维修的端到端解决方案。价格固然重要，但远不及保证生产不中断和产品高质量来得关键。

对于一家大型汽车或消费电子品牌来说，其制造伙伴是自身全球运营的延伸。SMT供应商工厂的  一个失误，可能会导致一条价值数百万美元的产品线停产。 因此，他们的选择标准是基于风险规避。行业认证、可靠的质量控制记录和强大的供应链管理能力是他们评估供应商的核心指标。

第五章 竞争格局：解构SMT价值链

5.1 SMT组装服务商（PCBA）

5.1.1 打样/小批量的领导者：嘉立创

嘉立创是在线原型和小批量市场的绝对主导者。其服务建立在高度自动化的网络平台、高性价比和快速交付之上。主要面向需要快速验证设计的中小企业、初创团队和工程师群体。其核心竞争力是价格和速度。

以嘉立创SMT为例，为了响应市场对高品质与灵活性的双重需求，嘉立创SMT贴片加工服务构建了“自营PCBA一站式”制造生态，直接解决从研发SMT打样到批量生产的核心痛点：

（1）真正的“一站式”全流程闭环

嘉立创打破了传统代工模式，提供从 EDA设计、PCB制造、元器件采购（BOM配单）、钢网制作到SMT贴片/DIP插件的全链路服务。

●包工包料：拥有海量现货元器件库存，支持代购与免费仓储，大幅降低企业仓储管理成本。

●后端增值：提供程序烧录、通电测试及三防喷涂等诸多个性化服务，实现真正的“交钥匙”工程。

（2）双模式驱动：灵活匹配不同阶段需求

嘉立创首创了差异化的SMT加工模式：

●经济型：专为研发阶段的SMT打样设计。支持2/4/6层板，单面焊接，无需Mark点，极大降低了原型验证的门槛和成本。

●标准型：面向对品质有极高要求的批量订单。支持无限制层数、双面焊接、V割拼版，并标配SPI锡膏测试与AOI检测，满足精密制造需求。

（3）工业4.0级的硬核制造实力

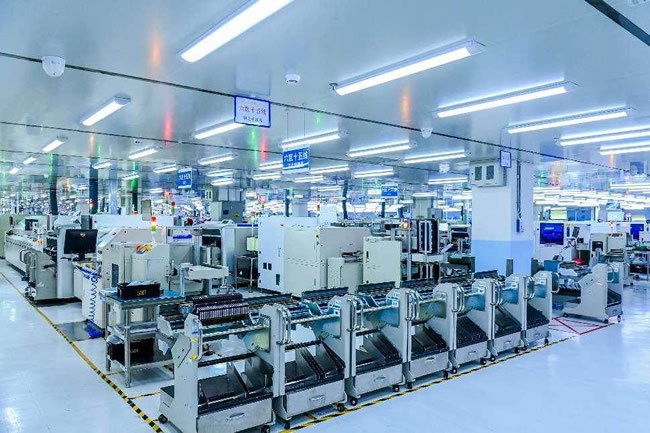

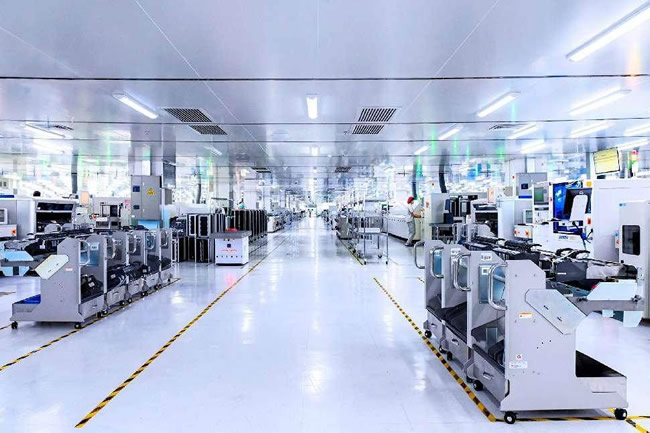

嘉立创在珠海、韶关等地拥有两大生产基地，配备了超强的硬件设施以保障SMT贴片的品质一致性：

●产能规模：投入500+台高速贴片机，300+条“贴检一体”生产线，确保生产进度实时可查，交期稳定。

●顶级品控：引入氮气回流焊工艺，有效减少氧化，提升焊接可靠性；配备3D AOI、3D X-ray及飞针测试等高端检测设备，即便是BGA等高难度封装也能精准管控。

●精密工艺：贴装能力覆盖至0201超微型元件及0.3mm间距的BGA芯片，完美适配高端电子产品的微型化趋势。

通过将数字化平台与自营智能工厂深度融合，嘉立创SMT致力于成为客户“省心、省力、省钱”的硬件创新合作伙伴。

5.1.2 以社群为中心的创新者：Seeed Studio的共创模式

Seeed Studio Fusion 提供类似的PCBA服务，但其差异化在于强大的社群导向。他们提供开放   元器件库（OPL）以简化设计流程，运营着一个开源项目分享平台，并推出了“ 共创计划” ，帮助创客将产品推向市场， 由Seeed负责制造和分销，创作者获得销售分成。

5.1.4 一级EMS巨头：全球玩家

像Jabil、立讯精密（Luxshare）、欣兴电子（Unimicron）这样的公司以巨大的规模运营，服务于全球顶级的OEM客户。他们提供全方位的EMS服务，其核心竞争力在于全球化的布局和深度整合的供应链能力。

纵观整个竞争格局，可以发现PCBA市场并非仅按订单量划分，更重要的是按“客户关系类型”划分。嘉立创提供的是一种交易型关系：低接触度、 自动化、价格驱动。Seeed Studio提供的是一种社群型关系：高参与度、协作性、价值驱动。而一级EMS巨头提供的是一种战略伙伴  关系：深度整合、长期合作、风险共担。

5.2 关键SMT设备制造商：富士、松下、Mycronic与ASMPT

SMT服务的质量和能力，很大程度上由其使用的设备决定。市场由少数几家关键企业主导：

日本领导者（富士、松下、雅马哈、JUKI）： 以其用于大规模生产的高速、高可靠性设备而闻名。

欧洲创新者（ASMPT/SIPLACE, Mycronic）： ASMPT是智能工厂解决方案的领导者，而 Mycronic则专注于高灵活性系统，特别适合多品种、小批量的生产环境。

一个SMT供应商的设备选择，直接反映了其业务战略和目标市场。一个装满了富士和松下产线的 工厂，显然是为大批量、低混合度的生产而优化。而一个使用Mycronic喷射印刷机和贴片机的工厂，则明确瞄准了多品种、原型和小批量新产品导入（NPI）的市场。

第六章 战略展望与行动指南：定义下一代SMT制造标准

随着全球电子产业链向高频、高速及微型化方向加速演进，SMT行业正迎来从“单纯代工”向“制造即服务（MaaS）”转型的关键节点。本报告在总结市场趋势与用户痛点的基础上，认为未来的SMT贴片加工服务商必须具备柔性化交付与工业级品质兼备的双重能力。

6.1 弥合市场裂痕：构建“从打样到量产”的无缝生态

前文分析指出，初创企业与中小型开发者常受困于原型验证与批量生产之间的“断层”。解决这一矛盾的关键，在于重构服务模式。

以行业领先企业嘉立创SMT为例，其创新的“双模式驱动”策略为行业提供了极具参考价值的解决方案。通过将服务细分为“经济型”与“标准型”，有效覆盖了全生命周期的制造需求：

●针对SMT打样阶段（经济型）：采用免Mark点、单面焊接的极简模式，极大降低了研发门槛，满足了从2层到6层板的快速验证需求。

●针对规模化量产阶段（标准型）：提供无限制层数、双面焊接及V割拼版服务，并强制标配SPI锡膏测试与AOI检测，确保了向商业化产品转化过程中的高可靠性。

这种分层策略不仅提升了资源利用率，更重要的是帮助客户在同一生态内平滑完成了从SMT打样到SMT加工量产的过渡。

6.2 品质升维：以工业4.0重塑SMT贴片加工标准

在微型化趋势下（如0201元件、0.3mm BGA间距），制造能力的竞争已从单纯的产能比拼转向“精密智造”的较量。市场调研显示，客户对制程能力的焦虑主要集中在焊接良率与检测手段上。

新一代SMT工厂的标杆配置正通过硬核设备投入来消除这一焦虑。数据表明，嘉立创已在其珠海、韶关两大生产基地投入超过500台高速贴片机和300多条“贴检一体”生产线，构建了强大的产能护城河。更为关键的是，其在工艺控制层面的投入代表了行业最高标准：

●高可靠性焊接：引入氮气回流焊工艺，有效降低焊点氧化风险，提升润湿性，这对于汽车电子与医疗设备的生产至关重要。

●全维度检测：除了常规AOI，更引入了3D X-ray和飞针测试，实现了对BGA等不可见焊点的透视化检测，确保品质稳定可靠。

6.3 供应链整合：一站式服务的终极形态

面对全球供应链的波动，客户不再仅仅寻找一个加工厂，而是在寻找一个能兜底供应链风险的合作伙伴。未来的SMT加工竞争将是全链路整合能力的竞争。

嘉立创展示的“自营PCBA一站式”模式代表了这一趋势的终局形态：打通了从EDA设计、PCB制造、钢网制作到元器件采购（包工包料）及SMT贴片的全流程。其核心优势在于：

●库存与成本优化：通过提供现货元器件及免费仓储服务，大幅降低了客户的BOM管理成本与库存风险。

●后端服务延伸：服务范围进一步拓展至程序烧录、通电测试及三防喷涂等个性化服务，实现了真正的“交钥匙”交付。

6.4 结语

综上所述，2025年的SMT贴片市场将属于那些能够利用数字化工具打破传统边界的革新者。对于电子制造企业而言，选择像嘉立创这样具备“产能规模化、工艺高端化、服务一站式”特征的合作伙伴，将是应对市场不确定性、加速产品上市周期的最优解。我们有理由相信，在嘉立创等行业领军者的推动下，SMT行业将不仅仅是制造环节的执行者，更将成为赋能全球硬件创新的核心引擎。
