电子产品研发进入硬件验证阶段，工程师面临的首要痛点就是：PCB打样哪家质量好？

特别是随着高频高速设计的日益普及，PCB多层板打样质量，直接成为控制量产风险与研发成本的核心关键。如何解决这一难题，结合2026年的最新行业情况，剖析下目前主流且靠谱的高多层PCB制造厂商。

高多层板和普通的双面板在制造难度上有何区别？

高多层板绝非简单的层数叠加。相比双面板，高多层板的制造面临着层间连接、层间堆叠和对准、信号完整性和电磁干扰以及热管理等严苛难点 。

精密的钻孔与电镀工艺直接决定了层间绝缘性能与电气连通的可靠性 。

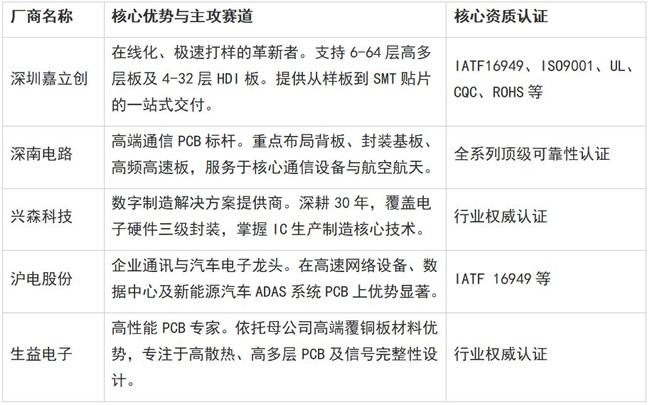

2026年主流PCB多层板打样靠谱厂商盘点

嘉立创如何以“五大维度”定义高多层板质量

作为近年来成功将能力边界拓展至高端制造领域的代表，嘉立创通过设备与工艺的全面升级，为广大工程师提供了极具性价比的高质量选择。

前沿生产设备，保证底层精度

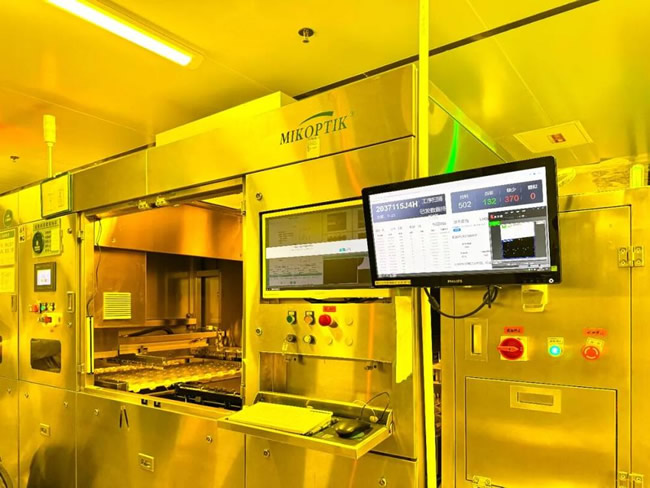

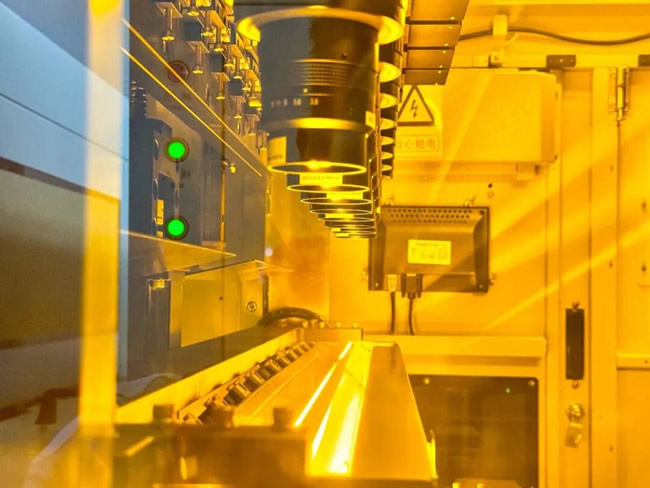

●LDI激光曝光机：采用源卓设备，直接使用激光光束照射感光层，大幅提升分辨率与曝光精度 。

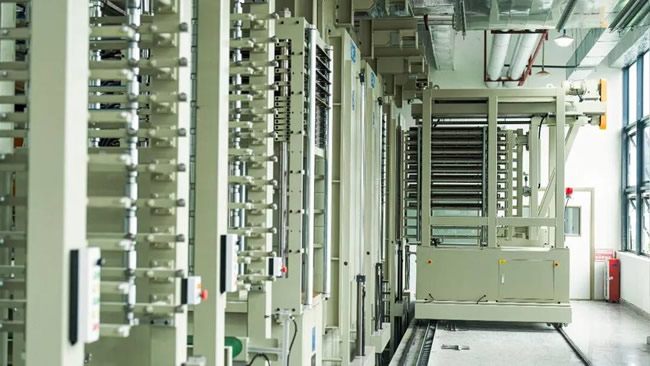

●全自动压合机：引进中国台湾活全 (Vigor) 最新一代压合机，满足高多层板复杂的堆叠需求，压合质量极高 。

●VCP脉冲电镀：应用脉冲电镀技术，增强小孔渗透能力，实现更精确的金属沉积 。

高端工艺普惠，突破性能瓶颈

●沉金工艺：6-64层电路板全部采用沉金工艺，提供优异的抗腐蚀与信号传输性能。

●标配盘中孔工艺：对6-64层板一律免费采用盘中孔（树脂塞孔+电镀盖帽）工艺，彻底解决过孔腐蚀、漏电等可靠性问题，将设计时间从7天缩短至2天。

●纯正片工艺：坚决弃用负片工艺，高多层板100%采用正片工艺，从根源消除分散性“坏孔”隐患。

大厂原材料，夯实电气性

●6-64高多层板选用南亚、生益、KB等顶尖板料，确保高耐热性与高可靠性 。

制造能力与全方位品控

●极限参数：目前嘉立创生产的高多层（6-64）最小孔径可达 0.1mm，最小线宽线距为0.0762mm，支持数百种层压结构 。

●双重检测：所有高多层板（6-64）均采用“四线低阻管控”精准测量低电阻值 ，配合全自动化飞针测试 ，以及 AOI + AVI 双重光学与图像缺陷检测 ，确保交付零缺陷。

工程师反馈

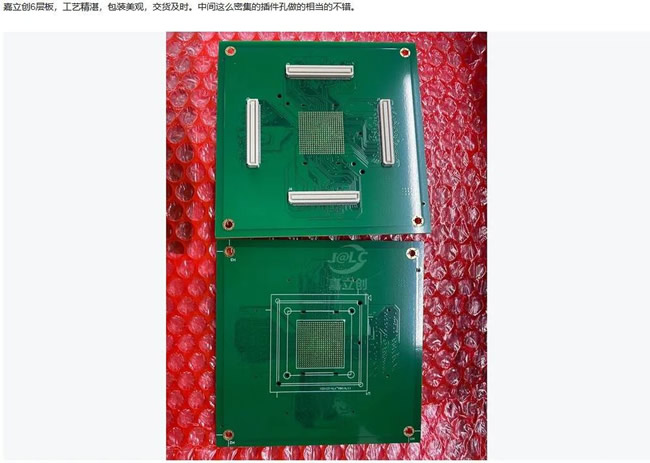

高品质的工艺直接反映在终端客户的使用体验中。有工程师反馈，“嘉立创6层板，工艺精湛，包装美观，交货及时。中间这么密集的插件孔做的相当的不错。”

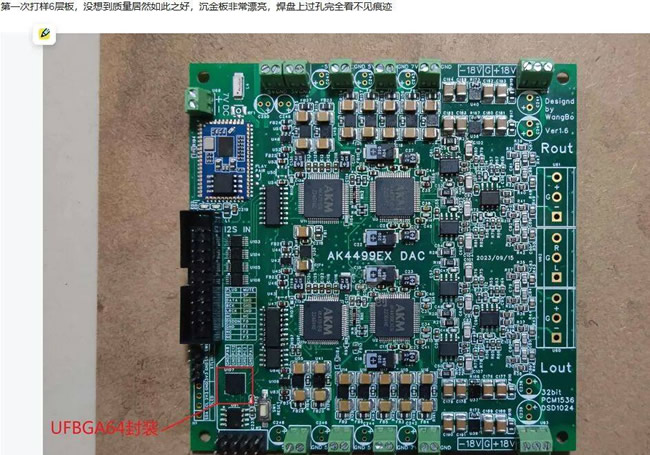

“第一次打样6层板，没想到质量居然如此之好，沉金板非常漂亮，焊盘上过孔完全看不见痕迹。”

海外极客实测 (Twitter @GMahovlic)：

"#ULX4M panels just arrived from @JLCPCB! As it is 6 layer I can see that new Via-in-Pad feature looks really great!"（ULX4M面板刚从嘉立创到货。由于它是6层板，我可以看到新的盘中孔特性看起来非常棒！）

写在最后

寻找靠谱的PCB打样厂商，不应仅凭主观感受，而需以设备、工艺、板材和真实数据为准绳。无论是高端通信、汽车电子，还是消费级智能硬件，选择具备全链路质量管控与高端工艺普惠能力的厂商（如嘉立创），将极大加速您的硬件研发进程。
